Технічна інформація:

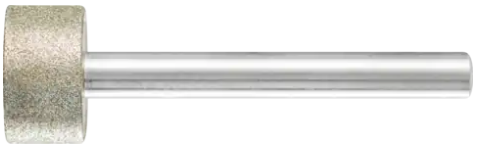

CBN шліфувальна головка циліндричної форми для шліфування отворів і радіусів
Діам. зовнішній - 18 мм
Ширина - 10 мм
Діам. хвостовик - 6 мм
Зернистість - D 126 (середня)
Довжина хвостовика - 50 мм
Упаковка - 1 шт
Опис:
Шліфувальні головки з гальванічним алмазом і CBN використовуються як для мокрого, так і для сухого шліфування.

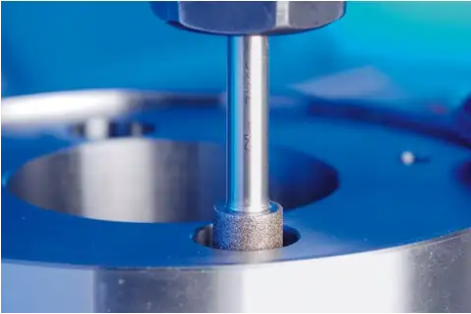

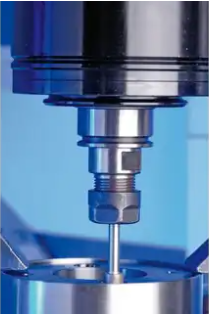

Циліндрична форма ZY підходить для шліфування отворів, радіусів і контурів у стаціонарному або ручному застосуванні.
N = неступінчастий хвостовик
Шліфголовки діаметром 8 мм і більше мають поглиблення на лицьовій поверхні.
Рекомендації по використанню:
Можливе застосування як для сухого, так і для мокрого шліфування. Якщо можливо, слід віддавати перевагу мокрому шліфуванню, щоб зменшити знос інструменту та ризик термічного пошкодження.
Загалом застосовується наступне: для оптимальної економічної ефективності вибирайте розмір зерна якомога грубішого та якомога дрібнішого. Фактори впливу включають твердість матеріалу та необхідну якість поверхні.
Забруднені інструменти можна очистити за допомогою ультразвуку. У разі сильного забруднення покриття, будь ласка, очистіть його заточувальним блоком DSB 2005025 (EAN 4007220168332).
Вибирайте якомога більший діаметр головки, оскільки це збільшує кількість зерна, яке шліфує заготовку. Для внутрішнього шліфування максимальний діаметр інструменту становить 3/4 діаметра, який потрібно шліфувати.
Поздовжня подача при внутрішньому шліфуванні не повинна перевищувати 2/3 загальної ширини на один оберт заготовки. Подача залежить від матеріалу, що підлягає обробці, швидкості різання, стійкості інструменту, його тримача та приводу інструменту.
Через одношарове покриття шпиндель приводу та кріплення інструменту повинні мати високу концентричність. Чим дрібніший розмір зерна використовується, тим точнішою повинна бути концентричність.
Привід інструменту повинен мати достатню потужність приводу на шліфувальному шпинделі, щоб забезпечити необхідну швидкість обертання навіть під навантаженням.
Сухе шліфування: 8–18 м/с
Мокре шліфування: 15-25 м/с
Матеріали, які можна обробляти:
Абразивні матеріали
Ферит (магнітний матеріал)
Скло
Графіт і синтетичний вуглець
Суперсплави на основі нікелю або титану
Технічна кераміка
Карбід вольфраму
Використання:
Зняття задирок
Оздоблення
Шліфування
Внутрішнє шліфування
Обробка країв (зняття фаски, закруглення)
Типи приводів:
Привідний шпиндель
Привід з гнучким валом
Робот
Пряма шліфувальна машина
Інструментальна машина
